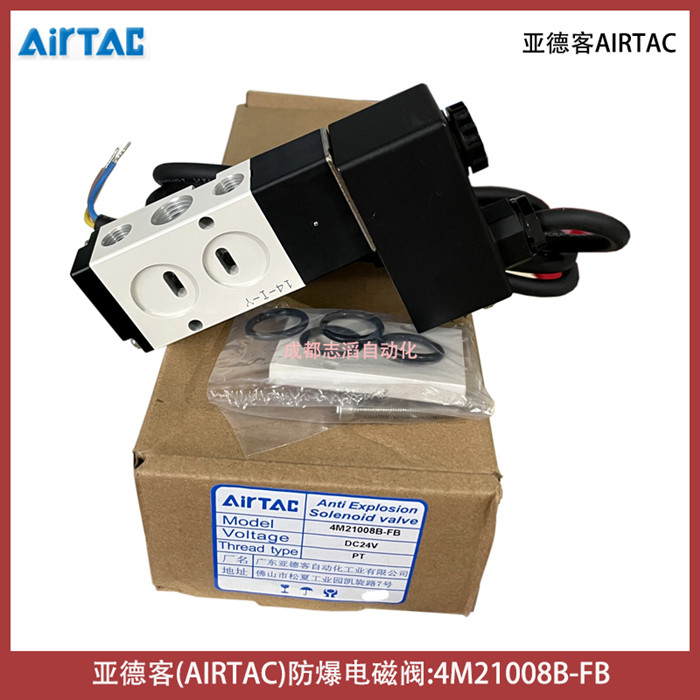

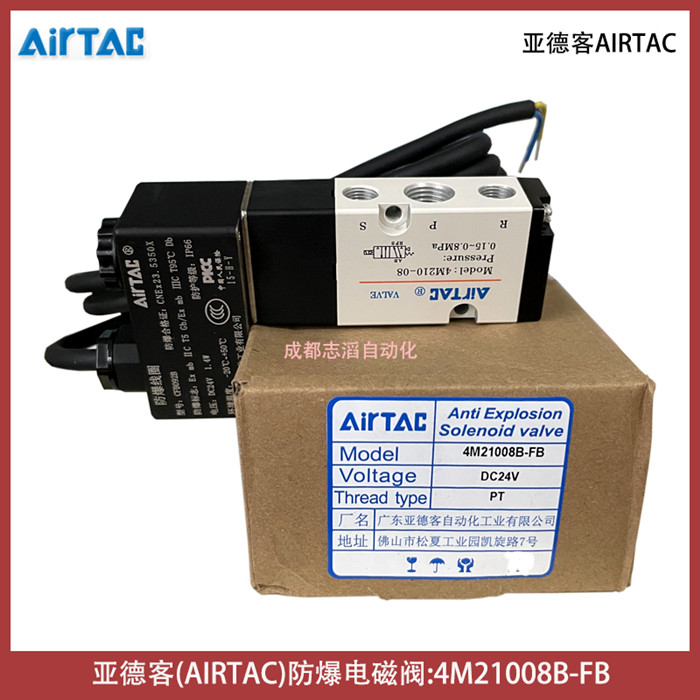

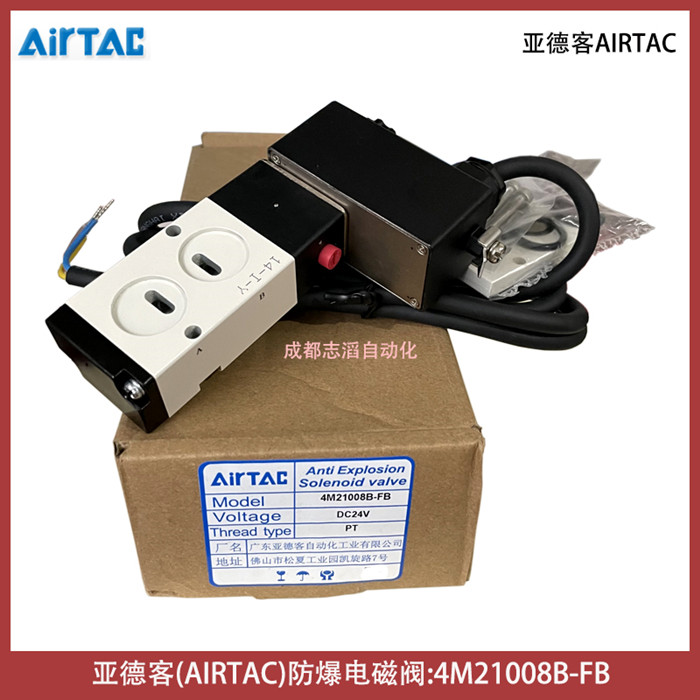

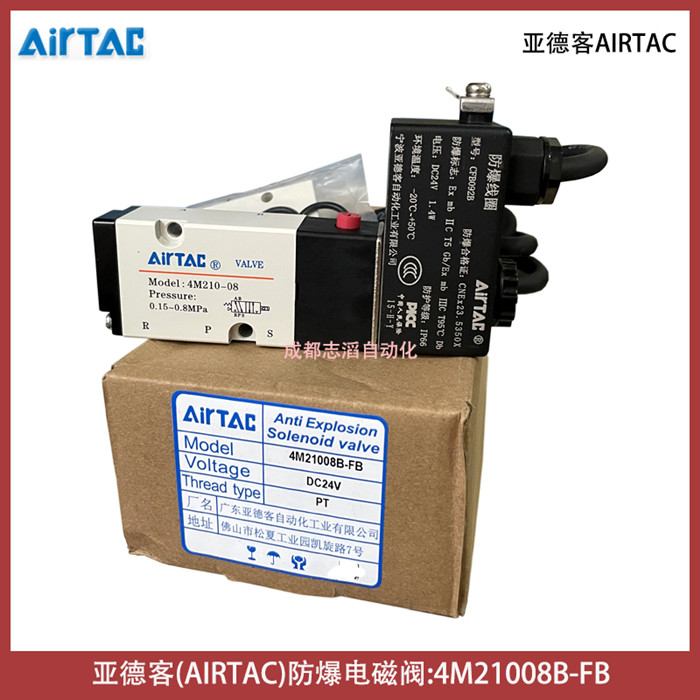

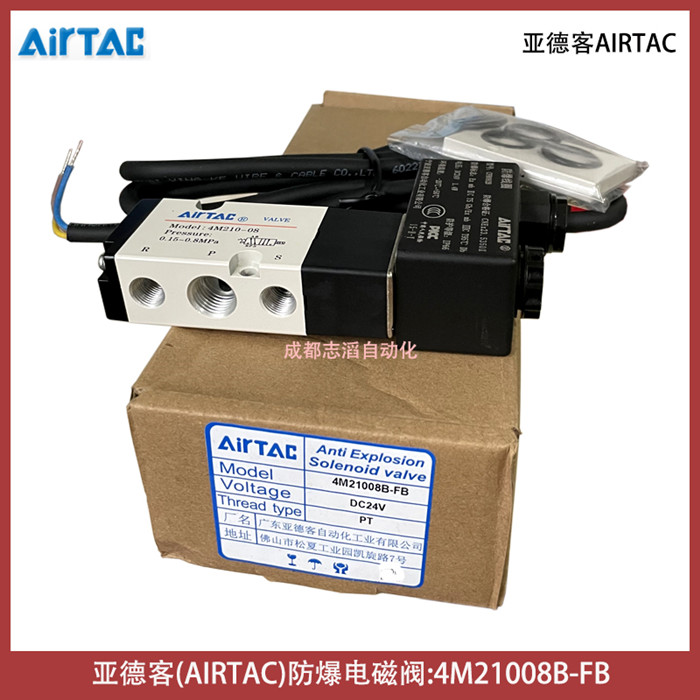

4M21008B-FB（线圈电压DC24V，其中B表示线圈电压、FB表示防爆线圈）亚德客AIRTAC防爆电磁阀-NAMUR（纳姆）规格技术参数简介：工作介质（经40um以上过滤网过滤）、动作方式内部引导式、接管口径进气=PT1/4、排气=PT1/8、有效截面积为16平方毫米（CV=0.89）、位置数五口二位、使用压力范围0.15-0.8mpa、保证耐压力1.2mpa、工作温度-20到70摄氏度、本体材料铝合金、润滑不需要、动作频率4次/S、重量220g、线圈参数为保护等级IP65、耗电量为3W、耐热等级为B、接电形式DIN插座型-出线式、励磁时间为0.05秒、防爆线圈FB(型号CFB092B、防爆合格证CNEX23.5350X、防爆标准EXMBIICT5GB/EXMBIIICT95摄氏度Db、电压DC24V、功耗1.4瓦、防护等级IP66、环境温度-20到50摄氏度！

     亚德客（AIRTAC）电磁阀4M系列-NAMUR规格产品特性：先导方式外先导或者内先导可选择、滑柱式结构，密封性好，反应灵敏、三位置电磁阀有三种中央功能可供选择、双头二位电磁阀具有记忆功能、内控采用特殊工艺加工，摩擦阻力小，启动气压低，使用寿命长、无需加油润滑、可与底座集成阀组，节省安装空间、附设手动装置，利于安装调试、有多种标准电压等级可供选择！
